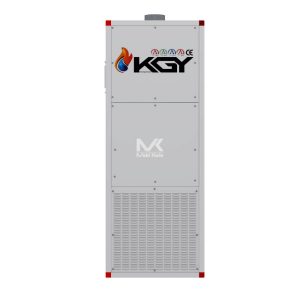

هیتر کم مصرف 120-WA بدون مشعل کولاک گستر
۳۴۵,۴۰۰,۰۰۰ تومان
کوره هوای گرم گازی انرژی مدل GF 3060
تماس بگیرید
هیتر گازی کانالی انرژی مدل GH660
تماس بگیرید کوره هوای گرم گازوئیلی انرژی مدل OF 3000
تماس بگیرید
بخاری کارگاهی گازوئیلی انرژی مدل DW0250
تماس بگیرید

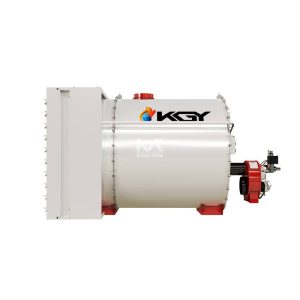

هیتر کم مصرف 140 با توری (بدون مشعل)
۲۵۳,۰۰۰,۰۰۰ تومان
هیتر ایستاده تابشی پاتیو گاز شهری نیرو تهویه البرز مدل PAG-110
تماس بگیریدکوره هوای گرم گازی انرژی مدل GF 1560 :
کوره هوای گرم از رایج ترین سیستم های گرمایش فضای صنعتی و تجاری محسوب می شود که در تقسیم بندی سیستم های گرمایشی از نوع جابجایی اجباری به مفهوم حرکت هوا توسط فن دستگاه قرار می گیرند. کوره های هوای گرم بر اساس نوع مبدل حرارتی و نوع ارتباط شعله و هوا به دو گروه مستقیم ( DIRECT ) و غیر مستقیم ( INDIRECT ) تقسیم می شوند. کوره های هوای گرم انرژی از نوع غیر مستقیم می باشند هوای گرم خروجی از دستگاه در هنگام عبور از روی مبدل حرارتی هیچگونه اختلاطی با محصولات احتراق ندارد. بر همین اساس شرکت انرژی با همکاری موسسه استاندارد و تحقیقات صنعتی ایران اقدام به تدوین استاندارد با عنوان گرم کننده های هوا به صورت اجباری غیر مستقیم نموده است. کوره های هوای گرم انرژی با توجه به نوع سوخت در مدل های گازی و گازوئیلی در ظرفیت های مختلف مطابق با جدول شماره 1 بر اساس استانداردهای 2006 – ANSIZ 83.8 و ISIRI 12885 طراحی و تولید می شوند.| مدل | نوع سوخت | ظرفیت حرارتی (کیلوکالری بر ساعت) |
| GF 3060 | گاز شهری | 300000 |
| OF 3000 | گازوییل | 300000 |
| GF 1560 | گاز شهری | 150000 |
| OF 1500 | گازوییل | 150000 |
| GF 0760 | گاز شهری | 50000 |
| OF 0700 | گازوییل | 50000 |
عملکرد ویژگی ها
با فرمان ترموستات محیطی عملکرد دستگاه آغاز می شود، مشعل روشن شده و با ورود محصولات احتراق به مبدل حرارتی و گرم شدن آن فن لیمیت کنترل وارد عمل شده و فرمان روشن شدن الکتروموتور را ارسال میکند که با این عمل جریان هوای ورودی از کانال و یا دمپر هوای برگشت از روی محفظه احتراق و مبدل حرارتی عبور کرده و پس از گرم شدن توسط کانال یا دمپر هوای رفت بدون اختلاط با محصولات احتراق وارد فضای مورد نظر گرمایش می گردد. لازم به ذکر است با توجه به تحلیل مهندسی توزیع دما بر روی محفظه احتراق و مبدل های حرارتی به صورت تقریبی مطابق شکل زیر می باشد که ناحیه های سبز رنگ دما بالا و ناحیه های آبی دما متوسط می باشد و جریان های هوای گرم شونده و گرم کننده در صفحه بعد آمده است.ویژگی ها
کوره هوای گرم گازی انرژی مدل GF 1560
1- بدنه موتور 2- تابلو برق 3- صفحه کلید 4- مشعل 5- فن لیمیت کنترل 6- هدر ثانویه 7- دریچه انفجار 8- لوله های پاس دو 9- لوله های پاس سه 10- صفحات جداکننده 11- فریم اصلی 12- هدر اولیه 13- عایق پشم شیشه 14- فیبر سرامیکی 15- محفظه احتراق 16- یاتاقان صنعتی 17- ونتیلاتور 18-تسمه نوع V ) B شکل)
بدنه
جنس بدنه از ورق روغنی ST12 به ضخامت 9/ 0 میلی متر و با رنگ کوره ای می باشد و در قسمت بالای فن بصورت دو جداره با عایق پشم شیشه اجرا شده است. جهت جلوگیری از نشت هوا در قسمت بالایی فن که فشار مثبت ایجاد می شود، در خطوط اتصالی قاب و شاسی دستگاه، از نوار هوابند استفاده شده است.محفظه احتراق ( پاس اول)
تشکیل شعله و ایجاد محصولات احتراق با دمای بالا در این قسمت انجام می گیرد. محفظه احتراق از جنس استنلس استیل 430 ( AISI 430) است که با پوشش رنگ اکریلیک تا دمای 560 درجه سانتیگراد در مقابل حرارت مقاوم می باشد. این قسمت به عنوان اولین مرحله انتقال حرارت محسوب می شود، وجود فیبر سرامیکی در انتهای این بخش از خوردگی محفظه احتراق جلوگیری می کند. مبدل حرارتی ( پاس دوم و سوم ) در این قسمت انتقال حرارت، مابین محصولات احتراق ایجاد شده توسط مشعل و هوای عبوری مورد نظر گرمایش بدون اختلاط با یکدیگر انجام می پذیرد. این مجموعه شامل Header اولیه، Header ثانویه و لوله های پاس دو و سه می باشد که از جنس فولادی با پوشش رنگ اکریلیک می باشد. مشعل وظیفه اصلی مشعل تنظیم نسبت سوخت و هوا و ایجاد شعله مناسب و احتراق کامل می باشد. مشعل به کار گرفته شده در کوره هوای گرم انرژی از نوع اجباری تک مرحله ای می باشند که مطابق با استانداردهای DIN-4788 (مشعل های گازی) و DIN-51603 (مشعل های گازوئیلی) طراحی شده اند. از دیگر ویژگی های مشعل ها می توان به موارد زیر اشاره کرد: – وجود دریچه تنظیم هوا به منظور اختلاط مناسب سوخت و هوا و ایجاد احتراق کامل – وجود کلید مخصوص کنترل فشار جهت خاموش کردن مشعل در صورت کمبود جریان هوا (فقط در مشعل گازی) – وجود شیر برقی در جریان گاز مشعل جهت خاموش کردن مشعل در صورت افت فشار گاز ورودی – وجود سنسورها و کنترل کننده های الکترونیکی و حدی فشار و دما – وجود چشم الکترونیکی حساس به نور جهت نظارت بر شعله در مشعل های گازوئیلی فن ( ونتیلاتور، الکتروموتور، تسمه) وظیفه اصلی فن غلبه بر فشار استاتیکی و دینامیکی ایجاد شده در کانال های رفت و برگشت و تجهیزات داخلی دستگاه و تامین هوای مورد نیاز می باشد.
به دلیل کاربری صنعتی و تجاری کوره هوای گرم که در بیشتر موارد نیاز به کانال کشی با طول مسیر زیاد دارند ، فن بکار رفته در این کوره از نوع سانتریفیوژ صنعتی با یاتاقان های صنعتی گریس خور و شفت CK45 جهت غلبه بر افت فشارهای بالا انتخاب شده اند.
نمودار 1 – نمودار هوادهی – افت فشار
– نحوه اتصال فن به موتور از نوع تک تسمه V-Belt ,Type B در ظرفیت های 150.000 و 300.000 کیلوکالری بر ساعت و از نوع تک تسمه در ظرفیت 50.000 کیلوکالری بر ساعت می باشند. – الکترو موتور از نوع سه فاز مطابق با استانداردهای IEC ، با درجه حفاظتی IP55 ، مناسب برای کار دائم ( Heavy Duty ) و روش تهویه IC41 با پروانه خنک کننده ، پره های روتور و کلاس حرارتی F در ظرفیت های 150.000 و 300.000 کیلوکالری بر ساعت و از نوع تک فاز در ظرفیت 50.000 کیلوکالری بر ساعت می باشند.
فن کنترل و کنترل حد (Fan Limit Control )
از اجزای کنترلی کوره هوای گرم به شمار می رود که در قسمت دهش هوای گرم قرار دارد و به طور همزمان از طریق سنسورهای مربوطه دو فرمان کنترلی را به تابلو برق ارسال می کند.
1- ایجاد تاخیر در راه اندازی فن نسبت به روشن شدن مشعل جهت جلوگیری از دمش هوای سرد تاخیر در خاموش کردن فن پس از خاموش شدن مشعل جهت جلوگیری از اتلاف حرارت.
2- دستور خاموش شدن مشعل در صورت افزایش بیش از حد دمای بدنه کوره که می تواند به دلایل مختلفی مثل از کار افتادن مجموعه فن اتفاق بیفتد.
- فضاهای آموزشی (کارگاه آموزشی، کتابخانه، کلاس های درسی)
- فضاهای عمومی ( مسجد، پایانه مسافربری فرودگاه و راه آهن، سالن غذاخوری، سالن انتظار بیمارستان و درمانگاه، سالن های ورزشی )
- راندمان حرارتی %۷۵ – %۸۳ (Net-Gross)
- محفظه احتراق از جنس استنلس همراه با مشعل اجباری
- کنترل ترموستاتیک و مصرف سوخت کمتر سالانه
- کنترل حدی سیستم برای جلوگیری از افزایش دمای مبدل حرارتی
- فن سانتریفیوژ صنعتی با راندمان
- جریان هوای گرم با کانال رفت و برگشت (نصب در فضای بیرون) طول کانال حدود ۲۵ متر
- قابل سفارش بصورت عمودی (ایستاده) یا افقی
- کاربری ها: صنعتی،تجاری،باشگاه،رستوران،مرغداری،گلخانه،تعمیرگاه،خشک کن
نکته: بر اساس سفارش و هماهنگی با مهندسی فروش این محصول بصورت افقی یا عمودی با قابلیت اتصال به کانال رفت و برگشت و یا مشعل دوگانه سوز نیز ارائه می گردد.
مشخصات کوره هوای گرم گازی انرژی مدل GF 1560
-
مدل
GF 1560
-
نوع سوخت
گاز طبیعی
-
توان حرارتی ورودی (کیلو کالری در ساعت)
150000
-
مصرف سوخت (متر مکعب در ساعت)
16
-
فضای قابل گرمایش (متر مکعب)
4000 – 2500
-
مشخصات برق (فاز,ولتاژ,آمپر)
5A-380v-3ph
-
ابعاد / سانتی متر (عرض,طول,ارتفاع)
268x142x110
-
وزن با بسته بندی (کیلو گرم)
510
-
قطر دودکش (سانتی متر)
20
-
گارانتی
گارانتی اصالت و سلامت فیزیکی کالا
- برند
امتیاز کاربران به: کوره هوای گرم گازی انرژی مدل GF 1560 | (0 نفر )
هنوز امتیازی ثبت نشده است
نظر خود را در مورد این محصول بیان کنید.
شما هم می‌توانید در مورد این کالا نظر دهید.
کوره هوای گرم گازی انرژی مدل GF 1560
