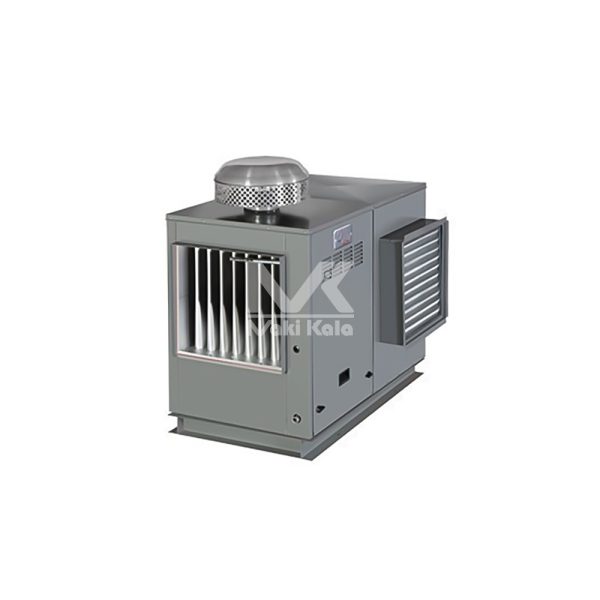

هیتر گازی کانالی انرژی مدل GH660Energy gas fired ducted unit heater GH660

در انبار موجود نمی باشد

هیتر گازی کانالی انرژی مدل GH660Energy gas fired ducted unit heater GH660

برند :

موجود در انبار

ویژگی های محصول
  • ظرفیت حرارتی 45000 – 25000 کیلو کالری در ساعت
  • راندمان حرارتی %۸۰ – %۸۹ (Net-Gross)
  • دارای کنترل ترموستاتیک و مصرف سوخت سالیانه کمتر
  • دارای سانتریفیوژ کم صدا و راندمان بالا
  • ایمنی بالا ، مجهز به ترموستات کنترل فن و ترموستات حدی و شیر کنترل گاز دو مرحله ای ( ساخت SIT ایتالیا )
  • + موارد بیشتر - بستن
  • فروشنده : MakiKala
  • گارانتی اصالت و سلامت فیزیکی کالا
  • آماده ارسال 7 تا 9 روز کاری بعد از انبار MakiKala
  • بسته بندی و ارسال توسط ماکی کالا

18,094,000 تومان

Product price
Additional options total:
Order total:

توضیحات

هیتر گازی کانالی انرژی مدل GH660

هیتر گازی کانالی انرژی مدل GH660 :

هیتر گازی کانالی 660 بر اساس یکی از طرح های شرکت معتبر MODINE آمریکا از نوع هیتر های گازی صنعتی تجاری، طراحی و ساخته شده است. این محصول تنها هیتر گازی کانالی با مشعل اتمسفریک در ایران می باشد که در خارج از محیط نصب شده و هوای گرم را از کانال منتقل می کند.

شرکت انرژی دارای واحد تحقیق و توسعه ( R&D ) بوده که کلیه مراحل طراحی و بهینه سازی محصول در این واحد انجام می شود ، لازم بذکر است با استفاده از آزمایشگاه مجهز، آزمونهای مرتبط با کنترل یک فیت محصول با دقت بالا انجام میگیرد این واحد جزو واحد های دارای تاییدیه وزارت صنایع می باشد.

با توجه به رعایت استانداردهای تضمین یک فیت ISO 9000:2000 مراحل طراحی، ساخت، تولید، کنترل محصول، مهندسی فروش، فروش، خدمات پس از فروش و کلیه الزامات، کنترل و اندازه گیری می شود. البته شرکت انرژی با همکاری موسسه استاندارد و تحقیقات صنعتی ایران اقدام به تدوین استاندارد با عنوان گرم کننده های هوا به صورت اجباری غیر مستقیم نیز نموده است.

برای قابلیت اعتماد بیشتر مشتریان ، شرکت انرژی خدمات مشاوره ای جهت دریافت اطلاعات اولیه برای ، انتخاب محصول مناسب و موقعیت نصب صحیح را از طریق واحدهای مهندسی فروش و خدمات پس از فروش ارائه می نماید تا علاوه بر رسیدن به شرایط آسایش ، از مصرف بی رویه انرژی سوخت و برق جلوگیری شود.

شبکه گسترده خدمات پس از فروش در سراسر کشور ، تمامی مراحل نصب و راه اندازی محصول و تامین قطعات توسط سرویسکاران مجرب را انجام می دهد تا با نصب و سرویس مناسب رضایت مشتری حاصل گردد.

هیتر کانالی انرژی

ویژگی ها :

مبدل حرارتی: سطح تماس موثر و تبادل حرارتی زیاد بین جریان محصولات داغ احتراق با هوای عبوری از آن ( که بر هم عمود هستند) به همراه افت فشار کم و عدم صدای ناشی از انقباض و انبساط سریع ، از جمله ویژگی های بارز این مبدل حرارتی با طراحی خاص می باشد. مبدل حرارتی که به عنوان قلب هیتر محسوب می گردد ، دارای پوشش نسوز مقاوم تا دمای 550 درجه سانتیگراد می باشد.

مشعل: از نوع اتمسفریک و شعله آبی سوز می باشد که مخلوط گاز و هوا را به صورت کنترل شده به سر مشعل هدایت کرده و حرارت لازم تولید می گردد. مشعل نیز دارای پوشش نسوز مقاوم تا دمای 550 درجه سانتیگراد می باشد.

مشعل اتمسفریک انرژی

داخل دستگاه هیتر کانالی انرژی

کلاهک تعدیل : مجموعه ای که علاوه بر تنظیم خروج محصولات احتراق از هیتر ، امکان جریان معکوس هوا از دودکش را به حداقل می رساند ، این قطعه نیز دارای پوشش نسوز مقاوم تا دمای 550 درجه سانتیگراد است.

شیر کنترل گاز : یک شیر برقی برای کنترل جریان و فشار گاز ورودی به مشعل و پیلوت به صورت دو مرحله ای می باشد که می توان با فرمان ترموستات محیطی بر اساس دمای تنظیمی یا فرمان کنترل حدی عمل نماید. این شیر گاز دارای استاندارد EN-126 می باشد.

شیر کنترل گاز بهار ساز

کنترل حدی ( فن لیمیت کنترل) : به منظور جلوگیری از صدمات احتمالی به دستگاه در صورت پاره شدن تسمه ونتیلاتور ، سوختن موتور و یا اشکالات دیگری که باعث افزایش دمای بدنه مبدل حرارتی می گردد یک ترموستات که به صورت مجموعه ای یکپارچه به همراه فن کنترل می باشد در نظر گرفته شده است. این ترموستات به نام کنترل حدی روی دمای 90 درجه سانتیگراد تنظیم شده است . عملکرد آن باعث قطع گاز و منجر به حالت قفل می شود. با فشار روی دکمه قرمز رنگ فن لیمیت کنترل می توان کنترل حدی را از حالت قفل خارج نمود تا مشعل روشن شود . دمای کنترل حدی قابل تنظیم است ، در صورت نیاز میتوان طبق روش ذکر شده در مورد فن کنترل اقدام نمود. ( در شرایط عادی نیازی به تنظیم نمی باشد) .

فن لیمیت کنترل بهار ساز



پیلوت : طراحی پیلوت مشعل به کار رفته به صورتی است که قابل تنظیم با جریان گاز و هوای اولیه را داشته و شیر کنترل گاز سیگما به همراه این پیلوت وظیفه روشن نمودن مشعل را دارد با فرمان از شیر کنترل گاز سیگما ابتدا پیلوت سپس مشعل روشن می گردد که این توالی از نظر ایمنی و قابلیت اطمینان بسیار ایده آل است.

پیلوت بهارساز

فن : فن استفاده شده در این محصول از نوع سانتریفیوژ با پره های روبه جلو می باشد که ( Forward Curved Blade ) بدون تسمه و پولی و از نوع گردش مستقیم ( Direct Drive ) است از ویژگی های عمده این نوع فن می توان به موارد زیر اشاره کرد:

  • توان غلبه بر افت فشار ناشی از کانال هوای رفت و برگشت.
  • حذف تسمه و پولی و افزایش عمر کارکرد فن.
  • قابلیت تغ ییر دور فن بر حسب نیاز.
  • توزیع هوای یکنواخت روی سطح مبدل حرارتی.
  • کاهش سطح صدای تولیدی.

فن هیتر کانالی انرژی

کانال برگشت و فیلتر هوای برگشت : با توجه به اینکه محل استقرار هیتر گازی 660 ، در خارج از محیط و در فضای باز می باشد و از طرفی با ظرفیت حرارتی معین دستگاه، برای دستیابی به دمای مناسب گرمایش در کارکرد زمستانی، اخذ کانال برگشت به منظور برگرداندن هوای فضای مورد نظر (مطابق شکل زیر) به دستگاه و تر یکب با هوای تازه ضروری است.

قابل ذکر است اخذ کانال برگشت دارای مزایای زیر نیز می باشد:

  • گردش مناسب هوای گرم در داخل فضای مورد نظر
  • تامین هوای تازه برای بهبود یک فیت هوای داخل
  • صرفی جویی در مصرف سوخت
  • جذب آلودگی های موجود در هوای برگشت توسط فیلتر هوای برگشت.

عکس کانال برگشت هیتر کانالی انرژی

عملکرد:

با فرمان ترموستات محیطی عملکرد دستگاه آغاز می شود ، شیر کنترل گاز مسیر جریان گاز را باز نموده و مشعل با استفاده از شعله پیلوت روشن می شود با ورود محصولات احتراق به داخل مبدل حرارتی و گرم شدن آن در مدت زمان لازم ، با فرمان فن لیمیت کنترل، فن شروع به کار کرده و موجب جریان هوا از روی مبدل حرارتی می گردد که بدون هیچگونه اختلاط هوا با محصولات احتراق ، هوای گرم شده از طریق کانال به داخل محیط مورد نظر دمیده می شود تا دمای محیط با بازه دمایی تنظیم شده ترموستات محیطی نزدیک شده و با فرمان آن مشعل خاموش شود ولی فن به کار خود ادامه می دهد تا مبدل حرارتی در مدت زمان لازم سرد شود. در این هنگام فن لیمیت کنترل، فرمان قطع کارکرد را به فن خواهد داد.

مزایا:

راندمان حرارتی بالا : با توجه به ایجاد احتراق کاملا مناسب و سطح تماس موثر در مبدل حرارتی ، هیتر گازی به راندمان حرارتی بالاتر از 80 درصد دست یافته است که در محدوده هیتر های گازی با راندمان بسیار مناسب قرار می گیرد.

ایمنی : علاوه بر رعایت استانداردهای طراحی ، ساخت و تولید ، کلیه تجهیزات کنترلی بر اساس استانداردهای بین المللی معتبر تایید و نصب می گردد.

صدا : با بکارگیری فن سانتریفیوژ مناسب و مشعل اتمسفریک در این محصول، سطح صدای کارکرد هیتر در محدوده استاندارد قرار گرفته که برای کاربری های خاص مانند منازل مسکونی ، رستوران ، سالن اجتماعات و سخنرانی و مساجد انتخاب ایده آل می باشد.

تعمیر و نگهداری: در مقایسه با سیستم های مشابه مانند : فن کویل ، یونیت هیتر آبی یا بخار، تعمیر و نگهداری بسیار آسان و سریع داشته و عواملی از قبیل خوردگی در لوله های آب ، فضای لازم موتورخانه و اتلاف حرارتی در مسیر لوله کشی را به همراه ندارد.

کنترل: هیتر گازی 660 قابلیت کنترل دمای محیط بر اساس دمای تنظیم شده ترموستات را دارد لذا به راحتی با نصب ترموستات محیطی این امر امکان پذیر است.

زمان گرمایش: از آنجا که سیال عامل در سیستمهای موتورخانه آب می باشد ، مدت زمان گرم شدن آب و انتقال آن به سیستمهای فن کویل و یونیت هیتر آبی ، به نسبت سیستمهای گرمایش با سیال عامل هوا بیشتر می باشد بنابراین مدت زمان لازم دستیابی به دمای تنظیمی فضا، کمتر می باشد.

کاربری :

  • هیتر گازی 660 برای گرمایش فضاهای مسکونی مانند: منازل، هتل، خوابگاه؛ فضاهای تجاری مانند: فروشگاه، مراکز خرید، نمایشگاه، سالن های بزرگ، بانکها؛ فضاهای صنعتی: کارخانه، کارگاه؛ مذهبی: مسجد ، حسینیه؛ رفاهی: پایانه مسافری ، فرودگاه ، ایستگاه راه آهن؛ آموزشی: کارگاه آموزشی، کتابخانه؛ سالن اجتماعات: سالن غذاخوری، سالن انتظار درمانگاه و بیمارستان؛ همینطور اماکن ورزشی مورد استفاده قرار می گیرد.
  • این محصول برای نصب در خارج از محیط طراحی گردیده است.
  • این محصول را نباید در داخل اماکن مسکونی بدون تامین هوای احتراق و اماکن دارای رطوبت زیاد و اماکن دارای تهویه ک م یا نامناسب نصب نمود.
  • کلیه موارد مربوط به نصب و الزامات آن باید طبق دفترچه راهنمای نصب و راه اندازی که همراه محصول میباشد رعایت گردد.

روش انتخاب :

برای تعیین بار حرارتی مورد نیاز محیط و تعیین تعداد هیتر باید مراحل زیر انجام گیرد:

  1. محاسبه اتلاف حرارتی از جداره ها و تهویه
  2. محاسبه مقدار افت فشار ناشی از کانال هوای رفت و برگشت
  3. محاسبه مقدار هوادهی مورد نیاز
  4. تعیین تعداد هیتر
  5. تعیین میزان گاز مورد نیاز
  6. جا نمایی

ابعاد:

نمای روبرو هیتر کانالی انرژی

نمای کنار هیتر کانالی انرژی



  • راندمان حرارتی %۸۰ – %۸۹ (Net-Gross)
  • دارای کنترل ترموستاتیک و مصرف سوخت سالیانه کمتر
  • دارای سانتریفیوژ کم صدا و راندمان بالا
  • ایمنی بالا ، مجهز به ترموستات کنترل فن و ترموستات حدی و شیر کنترل گاز دو مرحله ای ( ساخت SIT ایتالیا )
  • کنترل کیفیت هوا و صرفه جویی در مصرف سوخت با کانال برگشت و هوای تازه
  • مناسب برای گرمایش یکسان اتاقهای متعدد با کانال رفت و برگشت طول کل کانال حدود ۱۵ متر
  • مناسب برای ساختمانهای تجاری ، مسکونی ، کارگاه ، رستوران ، باشگاه ورزشی ، بانک ، مدرسه ، مساجد
ادامه مطلب
مدل

GH 0660

نوع سوخت

گاز طبیعی

توان حرارتی ورودی (کیلو کالری در ساعت)

45000 -25000

مصرف سوخت (متر مکعب در ساعت)

4.8 – 2.7

فضای قابل گرمایش (متر مکعب)

900 – 400

مشخصات برق (فاز,ولتاژ,آمپر)

3.5A-220v-1ph

ابعاد / سانتی متر (عرض,طول,ارتفاع)

77 * 134 * 125

وزن با بسته بندی (کیلو گرم)

132
